各工序加工范围及精度
【添加时间：2016-02-23 17:04:16】【来源：】【作者：cddaxin】【阅读：】
在各工序现有加工设备基础上，能够达到的加工范围及精度如下：
一、铣磨
二、高速抛光
三、低速抛光
四、磨边
五、镀膜
镀膜种类及典型曲线图：
一、铣磨
| 外径范围(mm) | 边厚差min(mm) | |
| Φ3-Φ175 | Φ3~Φ60 | 0.01-0.03 |
| ＞Φ60 | 0.02-0.05 | |
| 特殊产品 | 0.01-0.02 | |
| 外径范围(mm) | Φ4~Φ130 |
| 零件磨耗度 | 60-343 |
| 零件R值(mm) | -∞ ~ -4, 4 ~ +∞ |
| 平面面形精度 | N=λ/8 △N=0.1 |
| 球面面形精度 | N=1 △N=0.2 |
| 表面疵病 | 10×0.025 |
| / | 外径范围(mm) | 面形精度 | 表面疵病 |
| 球面 | Φ5~Φ240 | λ/10 | 20-10 |
| 平面 | Φ20~Φ350 | λ/17 | 20-10 |
| 设备 | 机械定心 |
| 外径范围(mm) | Φ5~Φ125 |
| 定心系数zmin | 0.036 |
| 中心偏Cmin | 18’’ |
五、镀膜
| 镀膜种类 | 加工波段 | 镀膜参数 （R反射率，T透过率） |
|
| 增透膜 | 单点增透膜 | 300nm~1200nm波段内任一单波段增透 | Rabs＜0.2%, 0~45deg |

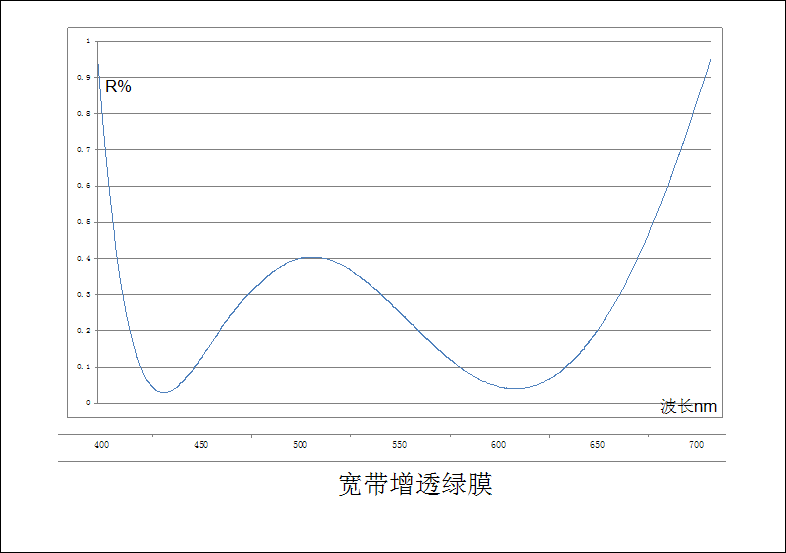

| 宽带增透绿膜 | 400nm~700nm | Rave＜0.5%, 0deg | |
| 高透膜 | 400nm~700nm | Rabs＜0.5%, 0deg | |
| 420nm~680nm | Rabs＜0.3%, 0deg | ||
| 超宽带增透膜 | 400nm~1000nm | Rave＜1%, 0deg | |
| 500 nm~900nm | Rave＜0.5%, 0deg | ||
| 防水膜 | 400nm~1100nm | 防水角度≥100° | |

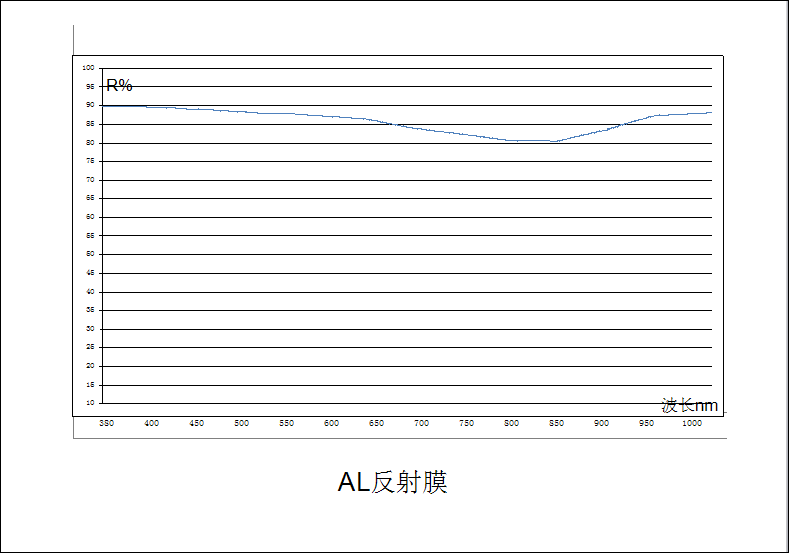

| 反射膜 | 金属铝反射膜 | 400nm~1100nm | Rave＞85% |
| 全介质反射膜 | 400nm~100nm内， 带宽≤300nm |
Rabs＞99.5%, 0~45deg | |

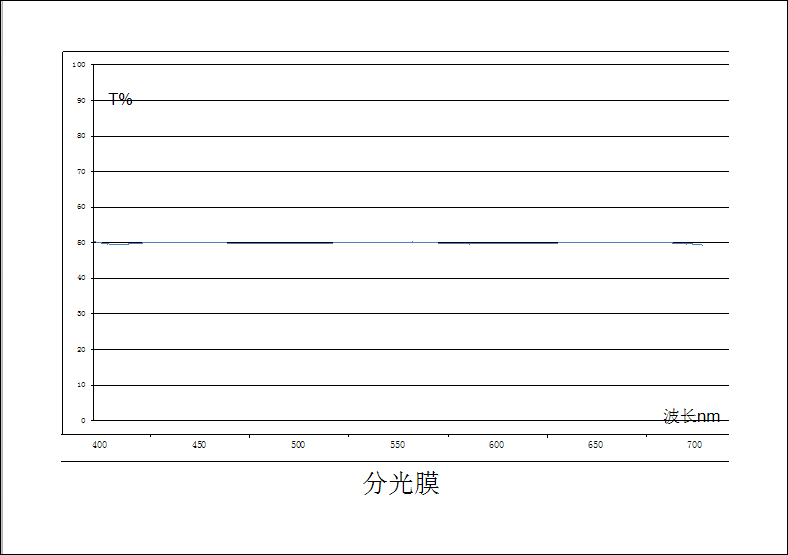

| 分光膜 | 能量分光膜 | 400nm~1000nm | 中性分光R/T=1/1，及其他比值分光，0~45deg |

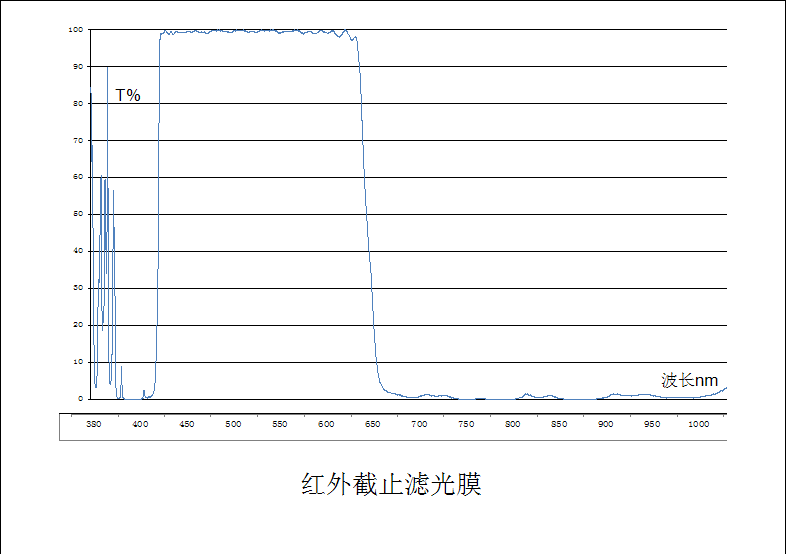

| 滤光膜 | 红外截止滤光膜 | 400nm~1000nm | 400nm~610nm Tabs＞90% 630nm~1000nm Tabs＜1% |
| 长、短波通膜 | 400nm~1100nm | 透过Tabs＞90%，截止Tabs＜1% | |
| 带通膜 | 400nm~1100nm内， 通带宽≥50nm |
透过Tabs＞90%，截止Tabs＜1% | |
| 分色膜 | 400nm~1000nm | 蓝光/绿光/红光，透过Tabs＞90%，截止Tabs＜1% | |
镀膜种类及典型曲线图：
